Affinityのノードツールを解説する（3）コーナーとセグメント

前回の続きです。

ノード（node）とは結び目とか分岐点という意味ですね。セグメントとセグメントをつなぐ箇所です。そのつなぎ方には次の3つがあります。



シャープ

とがった形状です。制御ハンドルがないか、左右の制御ハンドルがノードと一直線ではない状態です。ノードは四角形になります。

アドビアプリケーションでは「コーナーポイント」と言います。



スムーズ

ノードを挟んで左右の制御ハンドルが一直線になっている状態です。ヘルプでは「ベジエ」とも書かれています。ノードは円形になります。

アドビアプリケーションでは「スムーズポイント」と言います。



スマート

よくわかりません。ヘルプでは「パスは連続的なカーブを形成しますが、最適にフィットするラインが使用されます。（creates a continuous curve but uses a line of best fit.）」と書かれていますがなんのことやら。ノードはドーナツ形になります。

これはアドビのアプリケーションにはありません。

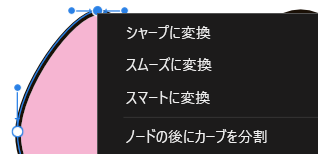

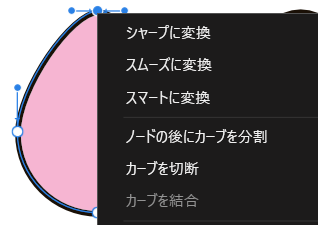

つなぎ方を変更するにはコンテキストタスクバーのアイコンをクリックするか、右クリックメニューから選択します。

もしくは、Altキーを押しながらノードをクリックすることで「シャープからスムーズ」「スムーズからシャープ」に変換することができます（スマートは仲間外れ）。



シャープの状態から制御ハンドルを出すことはできないようです（アドビアプリケーションでは「アンカーポイントの切り替えツール」を使う）。そのため、いったんスムーズに変換してからハンドルをドラッグします。このときAltキーを押しながらドラッグすることで、「制御ハンドルを持つシャープ」になります（ノードの形が変わります）。

この状態でAltキーを押しながらノードをクリックすると制御ハンドルが消えたシャープになります。



なお、ノードおよび制御ハンドルを操作する際、Shiftキーを押すと移動方向が45度の角度に固定されます。

続いてセグメントの操作です。

ノードツールでセグメント上をクリックするとノードが追加されます（前回参照）が、クリックせずにドラッグすることでセグメントを変形できます。

不慣れな人にはこれだけの説明では難しいですね。もっと具体的に言うとこうなります。

セグメント上にマウスカーソルを持っていき、そこでマウスの左ボタンを押します。ここで左ボタンを離すと「ノードの追加」になります。左ボタンを離さずにマウスを前後左右に移動させると「セグメントの変形」です。決めたい位置までドラッグして、そこで左ボタンを離せば変形が確定します。

この操作のときもShiftキーを押しながらドラッグすると移動の角度が固定されます。

ここまでノードツールの使い方を説明してきましたが、最後まできちんと読まれた方はわかると思います。

ノードツール≠ダイレクト選択ツール

ノードツールはダイレクト選択ツールと似たところはあるけれど違うところもあり、さらにアンカーポイント追加ツール、アンカーポイント削除ツール、アンカーポイント切り替えツールも兼ねている、まさに「ノードを扱うためのツール」であるということを。

それを「ダイレクト選択ツールはAffinityではノードツールと言います」などと誤解を招く発信をしたらいかんよ。
